SCHEDA SINTETICA

Luogo

Paese – Quinto di Treviso (TV)

Committente:

ALTO TREVIGIANO SERVIZI S.r.l. – via Schiavonesca Priula, N.86 – 31044 Montebelluna (TV)

Servizio svolto

Verifica di sicurezza statica – progettazione strutturale definitiva ed esecutiva

Periodo della prestazione

2019-2020

MESSA IN SICUREZZA DEL TORINO PIEZOMETRICO N.12 A PAESE (TV)

DESCRIZIONE INTERVENTO

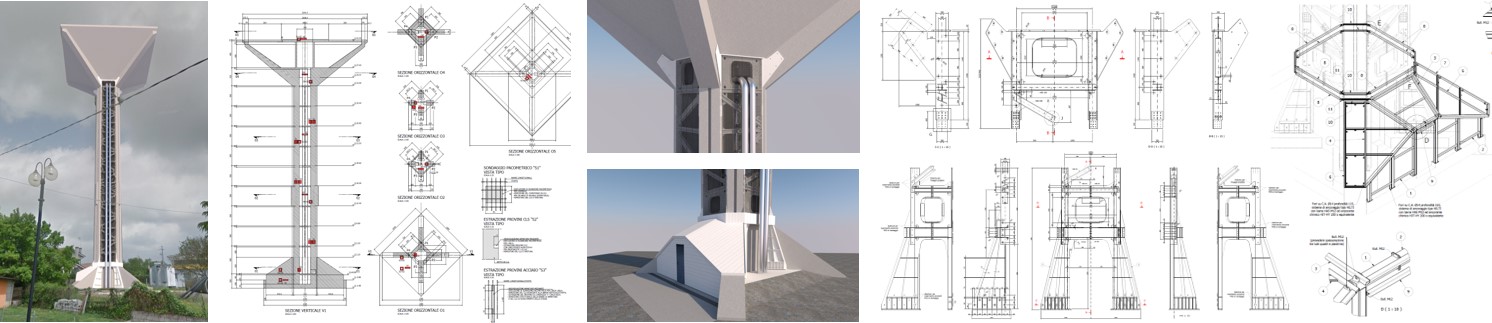

Il torrino piezometrico, realizzato in c.a., è articolato in:

  • strutture di fondazione, plinto in c.a a pianta quadrata di lato 10.50 m, irrigidito da 4 costoloni in c.a. lungo le diagonali;
  • fusto torrino, costituito da n°4 pilastri di sezione 90 x 125 cm disposti ed inscritti in un quadrato di lato 4.50 m, collegati da 9 solette in c.a. e da camera di manovra.
  • vasca di sommità tronco piramidale da Q+34.00 m, avente e base inferiore di 3.82×3.82 m e copertura di 15.85×15.85 m con pareti dello spessore variabile da 40 a 30 cm, irrigidite lungo le diagonali da nervature in c.a. di sezione variabile.

La valutazione di sicurezza strutturale è stata effettuata tramite definizione del livello di sicurezza della struttura sulla base del livello di conoscenza correlato alle risultanze delle indagini.

L’intervento di progetto consiste nell’installazione di un’intelaiatura in carpenteria metallica resa collaborante alla struttura originaria in c.a. mediante collegamenti con barre filettate ed ancorante chimico lungo le colonne del fusto del torrino, a formazione di controventi sulle quattro facce della struttura fra le colonne in c.a., disposte a 45° rispetto agli assi principali, lungo l’intero sviluppo in elevazione.

DESCRIZIONE SERVIZIO

  • Verifica di sicurezza statica
  • Progettazione preliminare, definita ed esecutiva
